不倒翁步进台架

更新时间:2015/3/6 11:26:37

功能描述:台架在生产线中用于各个工序之间,存储和运输钢管的作用。台架上铺设聚氨酯板或PE板(根据客户要求,常规厚度15mm),保护钢管除锈后外壁锚纹深度及涂覆后的PE层。由2条型钢组成,可满足钢管承重要求,台架设置一定的斜度,台架立柱间隔2m左右。立柱同地基采用化学锚栓固定,挡管器固定于台架上,拨管及上下管装置放置于台架两侧。

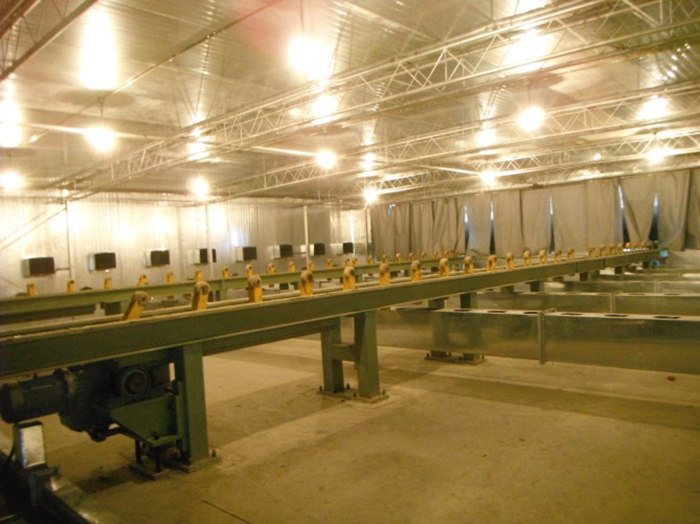

现场实物照片与三维图

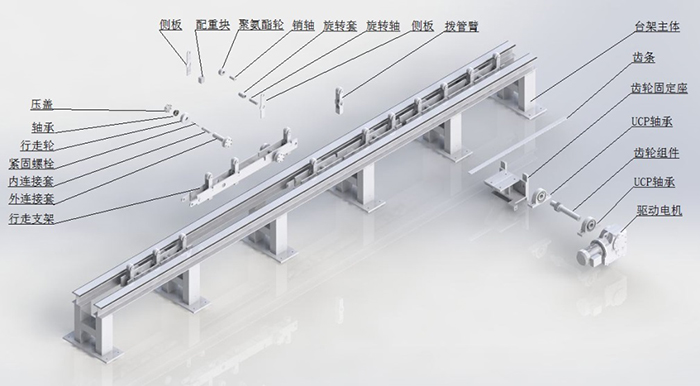

步进台架各部分解图

技术参数

电机功率

7.5kW

输出转速

20rpm

承重

20t
